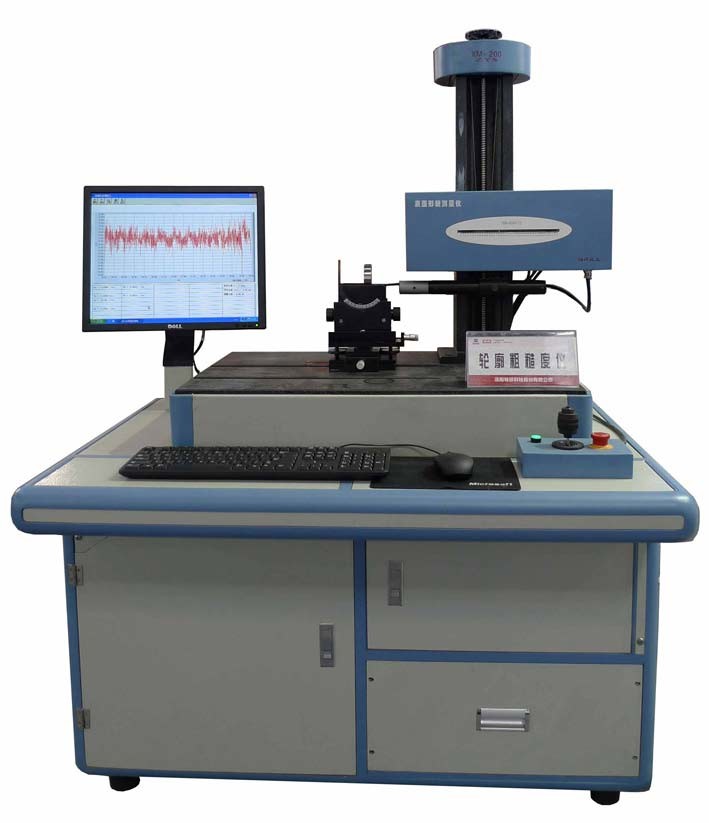

XM200 Instrument de mesure du profil de surface pour la masse d'un roulement à billes

  • XM200 Surface Profile Measuring Instrument For Mass Of A Ball Bearing
Lieu d'origine Henan, Chine
Nom de marque CAEC
Numéro de modèle XM200
Quantité de commande min un ensemble
Prix USD1-200 for one set
Détails d'emballage Forfait standard pour l'exportation
Délai de livraison 1-7 jours
Capacité d'approvisionnement 100 réglés par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Surligner

XM200 Instruments de mesure du profil de surface

,

Instrument de mesure du profil de surface du roulement

,

Instrument de mesure de la masse d'un roulement à billes
Laisser un message
Description de produit

Instrument de mesure du profil de surface XM200



“Description du produit de l'instrument de mesure du profil de surface XM200:

Paramètres de mesure de l'instrument de mesure du profil de surface: contour, ondulation et rugosité et autres paramètres topographiques microscopiques spécifiés dans GB3505; rayon de contour, double rainure,écorce, la convexité, la hauteur du verrou, la base sphérique et d'autres paramètres de dimension.
Objets de mesure du profilant de surface: rainure d'anneau, barre de roulement et base sphérique, rayon et rugosité de bille d'acier.



L'application deInstrument de mesure du profil de surface XM200:- mesurer les différentes formes et tailles dans la salle de mesure.



Les caractéristiques de l'instrument de mesure du profil de surface XM200:



1- Droits de propriété indépendants: technologie de base pour les capteurs, les rails de guidage, les circuits de mesure et de contrôle et les logiciels d'analyse.
2Une large gamme:
une portée de mouvement dans la direction X de 200 mm, résolution de 0,5 μm;
Région de mouvement dans la direction Z > 400 mm, avec positionnement complet.
3- haute précision: rugosité 2%+4 μm; rayon de contour 0,02%-0,1%;
Droite du rail de guidage: 0,3 μm/50 mm
point de rugosité: cône de 60° d'un rayon de 2 μm;
4Paramètres complets: tous les paramètres de microstructure spécifiés dans GB3505; divers paramètres de taille de contour requis dans l'industrie des roulements.

5Sélection automatique: la boule en acier, la rainure, la double rainure, le rouleau et d'autres formes peuvent être sélectionnés automatiquement après saisie de la taille nominale et de la longueur nominale,qui peut améliorer l'efficacité et la cohérence des mesures en plusieurs pièces.



L'honneur deInstrument de mesure du profil de surface XM200:

En décembre 2008, nous avons remporté le deuxième prix du prix du progrès scientifique et technologique de l'industrie mécanique et avons obtenu trois brevets nationaux d'invention et de brevet d'apparence.



“SpécificationdeInstrument de mesure du profil de surface XM200:

Nom de l'article Définition Nom de l'article Définition
Mouvement en direction X   Mouvement en direction Z
Type de rail de guidage Guide de glissement de haute précision Type de rail de guidage Guide de glissement de haute précision
Longueur du mouvement

Type XM200: 200 mm

Type XM100: 100 mm

 Longueur du mouvement

Type XM200: 400 mm

Type XM100: 200 mm
Précision linéaire 0.5 μm/100 mm Mode de mesure Encodeur pour le type XM200
Mode de mesure Nombre de grilles
Mesure de la forme du contour   Composants
Type de capteur

Différentiel de haute précision

type d'inductivité

Réglage en trois dimensions

Tableau

 Réglage directionnel XOY, XOZ, Y; rainure en V croisée sur la table de travail pf supérieure
Plage de mesure ±0,5 mm, ±4 mm
Résolution 00,017 μm, 0,13 μm Table tournante L'angle d'oscillation XOZ est de ± 35°
Erreur relative 0.005FS Chauffage de haute précision (facultatif) Mesure sphérique de l'extrémité de la tige cylindrique ou mesure de la rugosité
Erreur de mesure du rayon 00,02 à 0,1%
Mesure de rugosité

Mouvement dans la direction Y

plateforme (facultatif)

 Pour la mesure de profils en trois dimensions
Plage de mesure Ra0,01 à 10 μm Type de rail de guidage Guide de roulement/moteur linéaire
Résolution 1/65536 Longueur du mouvement 100 mm
Erreur de mesure de rugosité 2% ± nm Précision linéaire 2 μm/100 mm
Paramètres mesurables Les paramètres spéciaux pour les roulements prévus dans la norme GB3505, tels que le profil, la forme ondulée et la rugosité, le rayon de courbure, la distance centrale de la rainure, la hauteur de verrouillage, la convexité, la courbe logarithmique,surface de base de la boule, position de la rainure, etc.
Configuration du matériel LCD, imprimante, échantillon de rugosité, bille standard
Fonction de plateforme logicielle Selon la situation de la pièce à usiner en cours d'essai, il peut sélectionner automatiquement, corriger automatiquement et analyser automatiquement.toucher automatiquement la pièce à usiner, protéger le capteur, convertir manuellement ou automatiquement la plage, afficher directement la forme obtenue et divers paramètres, puis imprimer.Nous pouvons augmenter ou diminuer le logiciel d'analyse et de traitement selon les exigences de l'utilisateur.
Dimension extérieure
