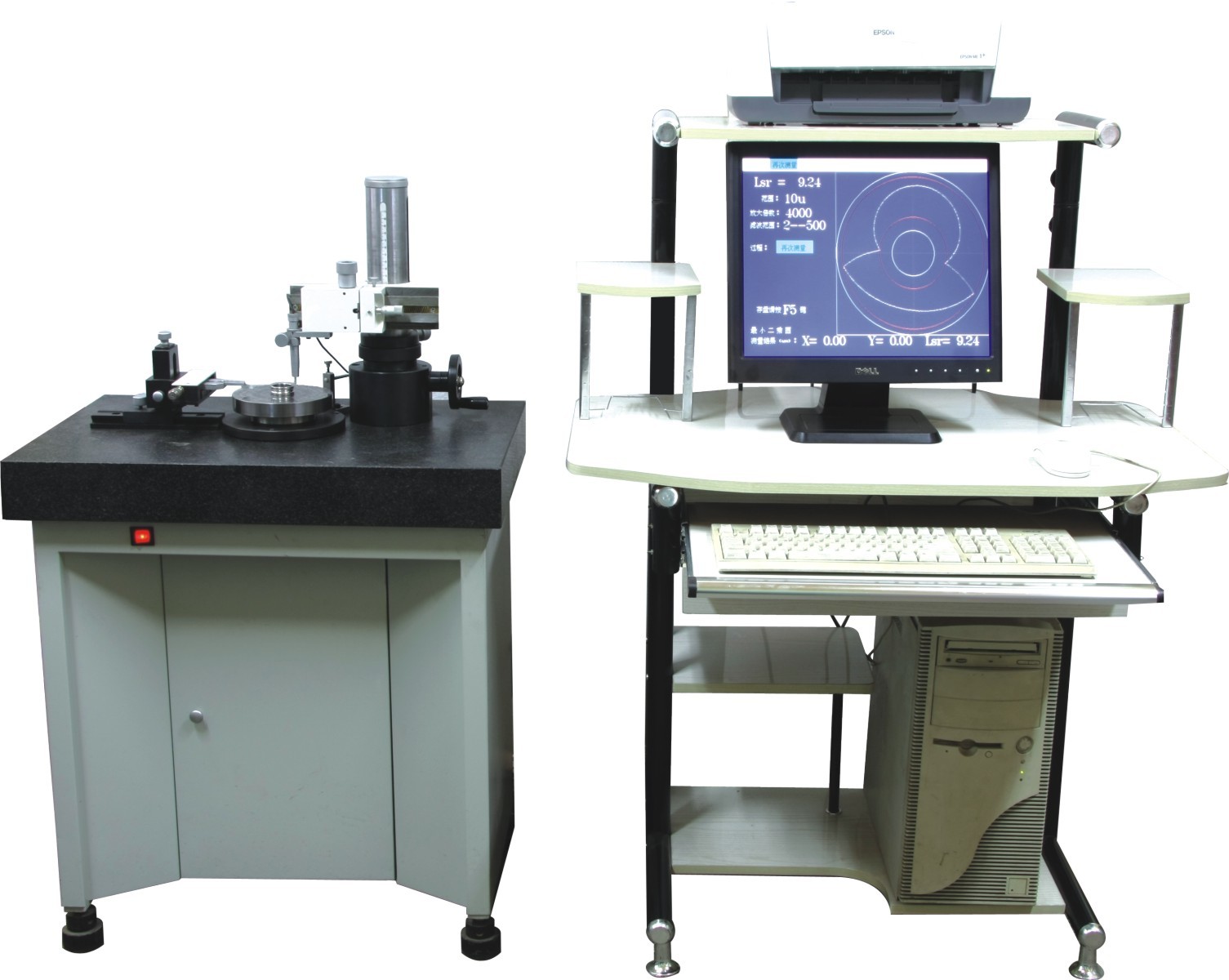

Y90 Instrument de mesure de la rondeur du roulement pour roulement à billes Y9020G

  • Y90 Roundness Bearing Measuring Instrument For Y9020G Ball Bearing
Lieu d'origine Henan, Chine
Nom de marque CAEC
Numéro de modèle Pour les appareils à moteur
Quantité de commande min un ensemble
Prix USD1-200 for one set
Détails d'emballage Forfait standard pour l'exportation
Délai de livraison 1-7 jours
Capacité d'approvisionnement 100 réglés par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Surligner

Instrument de mesure du roulement de la rondeur

,

Y90 Appareil de mesure à roulement

,

Y9020G Appareil de mesure de la rondeur du roulement
Laisser un message
Description de produit

Série Y90 Appareil de mesure de la rondeur à grande vitesse



“Description du produitSérie Y90 Appareil de mesure de la rondeur à grande vitesse:

La rondeur est un indicateur important de la qualité de la production.La valeur de rondeur des pièces de roulement a une incidence directe sur la référence de traitement et la précision de rotation, le bruit, les vibrations, l'espérance de vie,qualité d'assemblage du roulement.
Plage de mesure: diamètre intérieur 5 - diamètre extérieur 140, 200, 250, 300 mm.
Objet de mesure: anneau de roulement, bille en acier, rouleau.



L'application deSérie Y90 Appareil de mesure de la rondeur à grande vitesse:

Il est principalement utilisé dans la salle d'inspection de l'atelier de broyage des anneaux pour les entreprises de roulement.,l'état actuel de l'équipement peut être jugé et analysé en fonction du chiffre de mesure et de la valeur du spectre, puis l'équipement de traitement peut être ajusté en conséquence.



¢ Caractéristiques de l'instrument de mesure de la rondeur à grande vitesse de la série Y90:

Efficacité élevée:vitesse du moteur 60 à 115 r/min.

Le rythme de mesure le plus rapide peut atteindre 5 à 10 secondes par pièce.

Haute précision:un roulement à air de haute précision comme référence rotative et un capteur électrique comme élément d'acquisition du signal.

Précision de la broche du flotteur:00,025 μm.

Précision globale des mesures:00,05 à 0,08 μm.

La protection de surface mesurée:La sonde et le contact de centralisation sont tous deux fabriqués en nylon pour protéger la surface mesurée.il n'affecte pas la détermination de la composition spectrale et le réglage de la machine.

Haute stabilité:L'instrument maintient une précision de mesure à long terme dans des conditions normales d'entretien.



“SpécificationdeSérie Y90 Appareil de mesure de la rondeur à grande vitesse:



Appareil de mesure de la rondeur à grande vitesse Le nombre d'étoiles Pour les appareils à moteur Pour les appareils à moteur: Pour les appareils à moteur
Plage de mesure (mm) Diamètre intérieur >φ5 Diamètre intérieur > φ10 Diamètre intérieur > φ10 Diamètre intérieur > φ10
Diamètre extérieur < φ140 Diamètre extérieur < φ200 Diamètre extérieur <φ250 Diamètre extérieur <φ300
Serre à billes en acier: trois sections de mesure φ5-φ10, φ10-φ25, φ25-φ40
Vitesse du fuseau 115 r/min (50 Hz) 60 r/min (50 Hz)
Efficacité de mesure 50 à 120 pièces/heure 30 à 60 pièces/heure
Précision de la broche ± 0,02 μm
Précision du système 00,08 μm
Résolution 00,01 μm
Filtreur 2 à 15, 2 à 50, 2 à 150, 2 à 500, 15 à 500, 15 à 250, 15 à 500.
Magnification 100, 200, 400, 800, 1000, 2000,4000, 8000, 10000, 20000, 40000, 80000
Méthode d'évaluation Cercle des carrés minimes (LSC), cercle de zone minimale (MZC), cercle de circonférence minimale (MCC), cercle inscrit maximal (MIC)
Autres fonctions Analyse harmonique, analyse de pente, affichage graphique, impression, stockage de données
Pression de travail de la broche 00,4-0,43 MPa
Pression d'alimentation en air 00,45 à 0,6 MPa
Exigences environnementales Température: 10 à 30°C Humidité relative: < 85%
Exigences de puissance 400 W; courant alternatif (CA) 220V±10%; 50 Hz
Pièces détachées Serre à billes en acier, rouleau de haute précision pour rouleau d'aiguille, serre à billes en céramique
Dimension extérieure Pour les équipements mécaniques: 650*450*1100
Composants standard Sensors (deux pièces), table de chute (deux pièces), composants standard ovales (agrandissement d'étalonnage), hémisphère de verre standard (précision standard du système)
Logiciels de mesure Système Windows XP, plateforme de développement CVI, logiciel de mesure spécial
